S-BUS协议及其衍生协议

S.BUS协议是一个串行通信协议，是由FUTABA提出的舵机控制总线。

S-BUS使用RS232C串口的硬件协议作为自己的硬件运行基础。使用TTL电平，即3.3V。使用负逻辑，即低电平为”1“，高电平为”0“。波特率为100000（100k），不兼容115200。

对于串口相关知识，欲知RS232，RS485等内容，详见电控 | UART串口通信。

硬件电路

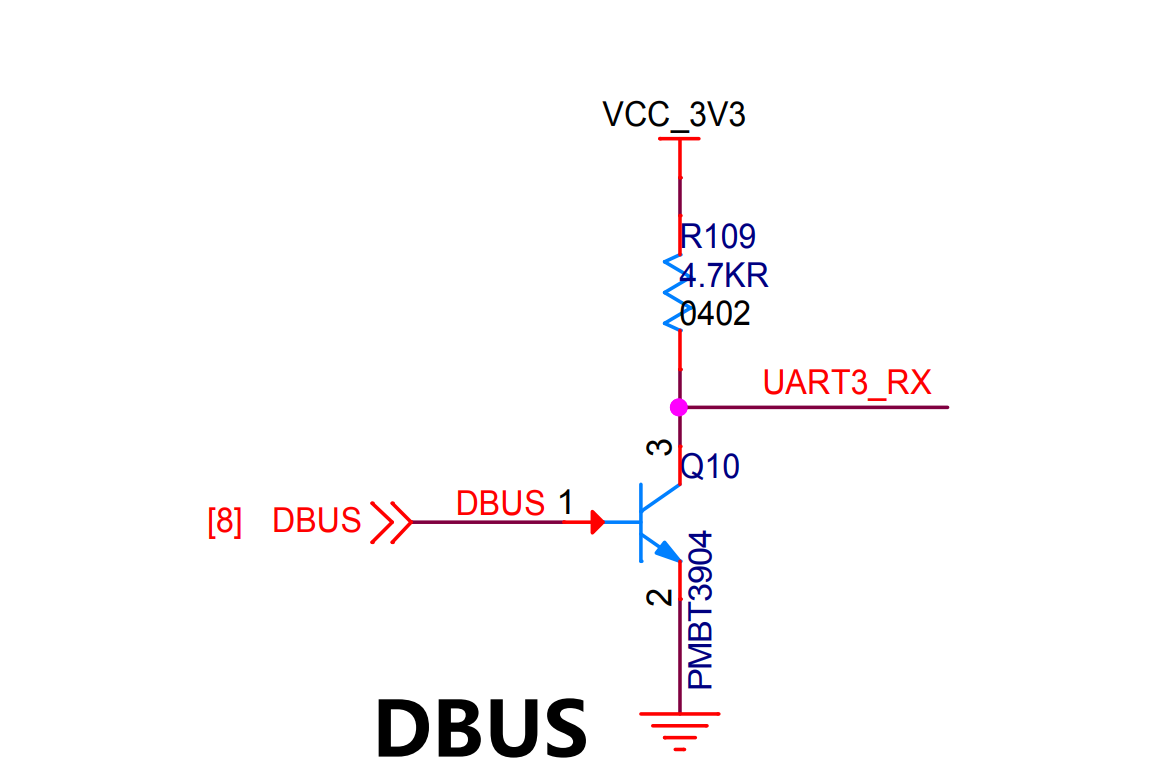

Robomaster的C板和A板都有D-BUS电路，根据无人机 | A3 PRO 外设进阶可以知道，D-BUS和S-BUS实际上可以理解为是相同的。(注：好像发现了不同，详见下文)

这其实是一个非常简单的三极管电路，具备一个取反功能。S-BUS信号从基极（B）输入，从集电极（C）输出。基极输入‘0’，集电极上拉输出‘1’；基极输入’1‘，三极管被导通，则输出被下拉为’0‘，实现取反。

UART3_RX即为串口的输出端。

关于三极管相关知识，详见电控 | 基础理论详解——三极管。

通信协议

S-BUS拥有很简洁的协议帧，一帧包括25byte的数据：

首部1byte + 数据22byte + 标志位1byte + 结束符1byte

上面即为协议帧的格式。具体协议规则如下：

首部：0000 1111b (0x0f)
数据：22byte分别代表16个通道数据。我们进行简单的计算：
$per = \frac{22 \times 8}{16} = 11 \text{ bits}$
也就是说，每个通道用11位来表示。因此，每个通道取值范围位0~2047。低位在前，高位在后
标志位：1byte，
- bit7：CH17数字通道
- bit6：CH16数字通道
- bit5：丢失帧
- bit4：安全保护，即失控保护激活位，判断无人机是否失控
- bit3~bit0：低四位不使用
结束符：0x00

协议解析

通道解析表

将数据解析为通道的方法如下：

16通道	解析方法
通道0	byte[1] >> 0 \| byte[2] << 8 & 0x7ff
通道1	byte[2] >> 3 \| byte[3] << 5 & 0x7ff
通道2	byte[3] >> 6 \| byte[4] << 2 \| byte[5] << 10 & 0x7ff
通道3	byte[5] >> 1 \| byte[6] << 7 & 0x7ff
通道4	byte[6] >> 4 \| byte[7] << 4 & 0x7ff
通道5	byte[7] >> 7 \| byte[8] << 1 \| byte[9] << 9 & 0x7ff
通道6	byte[9] >> 2 \| byte[10] << 6 & 0x7ff
通道7	byte[10] >> 5 \| byte[11] << 3 & 0x7ff
通道8	byte[12] >> 0 \| byte[13] << 8 & 0x7ff
通道9	byte[13] >> 3 \| byte[14] << 5 & 0x7ff
通道10	byte[14] >> 6 \| byte[15] << 2 \| byte[16] << 10 & 0x7ff
通道11	byte[16] >> 1 \| byte[17] << 7 & 0x7ff
通道12	byte[17] >> 4 \| byte[18] << 4 & 0x7ff
通道13	byte[18] >> 7 \| byte[19] << 1 \| byte[20] << 9 & 0x7ff
通道14	byte[20] >> 2 \| byte[21] << 6 & 0x7ff
通道15	byte[21] >> 5 \| byte[22] << 3 & 0x7ff

解析逻辑

由上文可知，每个通道数据为11字节。但是我们在发送的时候，只能16字节16字节的发送。为了节约空间，提高传输效率，减少时延，在发送和接收的时候必须要把空出来的5位数补齐。

因此，在接收到信号之后，进行解码，就要把补齐后首尾相连的内容分离出来。这就叫做数据的解析。

0x07FF

十六进制的0x07FF是十进制中的2047，其二进制表示为11位全为1的掩码。通过&来操作，以确保每个通道值不会超过11位。
byte[1] >> 0 | byte[2] << 8

假设，这些数据都是8位的（通常而言，都是8位的）

byte[1]的最低8位直接使用，无需移动。

byte[2]的8位左移8位

将两者相或，再与上0x07FF，就是我们要的Ch[0]的数据。

具体，我们可以举个例子。

让我们做一个假设：

buf[1] = 0101 0110
buf[2] = 1010 1001
buf[3] = 0111 1010
buf[4] = 1011 1110

现在，我们来对上面的代码进行运算。

buf[1] >> 0：buf[1] = 000 0101 0110

buf[2] << 8：buf[2] = 101 0100 1000

buf[1] | buf[2]：Ch[0] = 001 0101 0110

此时，Ch[0]已经解析完成。

让我们继续：

buf[2] >> 3：buf[2] = 000 0001 0101

buf[3] << 5：buf[3] = 111 0100 0000

buf[2] | buf[3]：Ch[1] = 111 0101 0101

通过对比Ch[1]和Ch[0]两个数据，我们将他们写在一起：

111 0101 0101 001 0101 0110

再将他们每八位一划分：

11 1010 | 1010 1001 | 0101 0110

可以发现，这就是buf[3]一部分 + buf[2] + buf[1]

其解码的数理逻辑，如上所言。

解析代码

void Sbus_Data_Count(uint8_t *buf)
{
    CH[ 0] = ((int16_t)buf[ 1] >> 0 | ((int16_t)buf[ 2] << 8 )) & 0x07FF;
    CH[ 1] = ((int16_t)buf[ 2] >> 3 | ((int16_t)buf[ 3] << 5 )) & 0x07FF;
    CH[ 2] = ((int16_t)buf[ 3] >> 6 | ((int16_t)buf[ 4] << 2 )  | (int16_t)buf[ 5] << 10 ) & 0x07FF;
    CH[ 3] = ((int16_t)buf[ 5] >> 1 | ((int16_t)buf[ 6] << 7 )) & 0x07FF;
    CH[ 4] = ((int16_t)buf[ 6] >> 4 | ((int16_t)buf[ 7] << 4 )) & 0x07FF;
    CH[ 5] = ((int16_t)buf[ 7] >> 7 | ((int16_t)buf[ 8] << 1 )  | (int16_t)buf[ 9] <<  9 ) & 0x07FF;
    CH[ 6] = ((int16_t)buf[ 9] >> 2 | ((int16_t)buf[10] << 6 )) & 0x07FF;
    CH[ 7] = ((int16_t)buf[10] >> 5 | ((int16_t)buf[11] << 3 )) & 0x07FF;

    CH[ 8] = ((int16_t)buf[12] << 0 | ((int16_t)buf[13] << 8 )) & 0x07FF;
    CH[ 9] = ((int16_t)buf[13] >> 3 | ((int16_t)buf[14] << 5 )) & 0x07FF;
    CH[10] = ((int16_t)buf[14] >> 6 | ((int16_t)buf[15] << 2 )  | (int16_t)buf[16] << 10 ) & 0x07FF;
    CH[11] = ((int16_t)buf[16] >> 1 | ((int16_t)buf[17] << 7 )) & 0x07FF;
    CH[12] = ((int16_t)buf[17] >> 4 | ((int16_t)buf[18] << 4 )) & 0x07FF;
    CH[13] = ((int16_t)buf[18] >> 7 | ((int16_t)buf[19] << 1 )  | (int16_t)buf[20] <<  9 ) & 0x07FF;
    CH[14] = ((int16_t)buf[20] >> 2 | ((int16_t)buf[21] << 6 )) & 0x07FF;
    CH[15] = ((int16_t)buf[21] >> 5 | ((int16_t)buf[22] << 3 )) & 0x07FF;
}

完整代码（基于HAL库）

// sbus.h
#ifndef SBUS_H
#define SBUS_H

#include "sys.h"

#define USART_BUF_SIZE      8       // HAL库USART接收Buffer大小
#define SBUS_DATA_SIZE      25      // 25字节

#define SBUS_PIN        GPIO_PIN_2 | GPIO_PIN_3         // PA2--TX, PA3--RX
#define SBUS_GPIO       GPIOA
#define SBUS_ENCLK()    __HAL_RCC_GPIOA_CLK_ENABLE();   \
                        __HAL_RCC_USART2_CLK_ENABLE();  //使能GPIOA时钟//使能USART2时钟

struct SBUS_t{
    uint8_t head;                   // 1字节首部
    uint16_t ch[16];                // 16个字节数据
    uint8_t flag;                   // 1字节标志位
    uint8_t end;                    // 1字节结束
};

void SBUS_Init(void);
void SbusParseTask(void *arg);

#endif

// sbus.c
#include "sbus.h"
#include "delay.h"

uint8_t usart_buf[USART_BUF_SIZE];
uint8_t sbus_rx_head = 0;               // 发现起始字节 0x0F
uint8_t sbus_rx_sta = 0;                // sbus 接收状态，0：未完成，1：已完成一帧接收
uint8_t sbus_rx_index;                  // 接收字节计数
uint8_t sbus_rx_buf[SBUS_DATA_SIZE];    // 接收sbus数据缓冲区

struct SBUS_t sbus;                     // SBUS 结构体实例化

UART_HandleTypeDef UART2_Handler;       // 串口2配置句柄

void SBUS_Init(void)
{
    GPIO_InitTypeDef GPIO_Initure;

    // 时钟使能
    SBUS_ENCLK();

    // 串口初始化配置
    // 波特率100kbps，8位数据，偶校验(even)，2位停止位，无流控。
    UART2_Handler.Instance          = USART2;
    UART2_Handler.Init.BaudRate     = 100000;
    UART2_Handler.Init.WordLength   = UART_WORDLENGTH_8B;
    UART2_Handler.Init.StopBits     = UART_STOPBITS_2;
    UART2_Handler.Init.Parity       = UART_PARITY_EVEN;
    UART2_Handler.Init.HwFlowCtl    = UART_HWCONTROL_NONE;
    UART2_Handler.Init.Mode         = UART_MODE_TX_RX;

    // 引脚 配置
    GPIO_Initure.Pin        = SBUS_PIN;         // PA2--TX, PA3--RX
    GPIO_Initure.Mode       = GPIO_MODE_AF_PP;
    GPIO_Initure.Pull       = GPIO_PULLUP;
    GPIO_Initure.Speed      = GPIO_SPEED_HIGH;
    GPIO_Initure.Alternate  = GPIO_AF7_USART2;
    HAL_GPIO_Init(GPIOA, &GPIO_Initure);

    // 中断配置
    HAL_NVIC_EnableIRQ(USART2_IRQn);
    HAL_NVIC_SetPriority(USART1_IRQn, 3, 4);

    HAL_UART_Init(&UART2_Handler);                                              //HAL_UART_Init()会使能UART2
    HAL_UART_Receive_IT(&UART2_Handler, (uint8_t *)usart_buf, USART_BUF_SIZE);  //该函数会开启接收中断：标志位UART_IT_RXNE，并且设置接收缓冲以及接收缓冲接收最大数据量
}

/* USART2 中断服务函数                                                            */
/* 实现对S.BUS协议缓存，头部为 0x0F,结尾为 0x00, 中间22Bytes16通道数据，1Byte标志符 */
void USART2_IRQHandler(void)                                            //中断函数
{
    uint8_t chr;
    if ((__HAL_UART_GET_FLAG(&UART2_Handler, UART_FLAG_RXNE) != RESET)) // 接收中断
    {

        HAL_UART_Receive(&UART2_Handler, &chr, 1, 1000);                // 接收一个字符

        if (sbus_rx_sta == 0)                                           // 接收未完成
        {
            if ((chr == 0x0F) || sbus_rx_head)                          // 找到首字节或已经找到首字节
            {
                sbus_rx_head = 1;                                       // 标明已经找到首字母
                if (sbus_rx_index < SBUS_DATA_SIZE)                     // 未接收到25个字符
                {
                    sbus_rx_buf[sbus_rx_index] = chr;                   // 不断接收
                    sbus_rx_index ++;
                }
                else                                                    // 接收到25个字符了
                {
                    sbus_rx_sta = 1;                                    // 接收完成
                    sbus_rx_head = 0;                                   // 清零，准备下一次接收
                    sbus_rx_index = 0;
                }
            }
        }
    }
    HAL_UART_IRQHandler(&UART2_Handler);
}

/* 对SBUS协议数据进行解析                                                      */
/* 实现对S.BUS协议缓存，头部为 0x0F,结尾为 0x00, 中间22Bytes16通道数据，1Byte标志符 */
void SbusParseTask(void *arg)
{
    while (1)
    {
        if(sbus_rx_sta==1)                          // 接收完一帧
        {

            NVIC_DisableIRQ(USART2_IRQn);           // 要关闭中断，防止读写混乱

            sbus.head = sbus_rx_buf[0];             // 首部
            sbus.flag = sbus_rx_buf[23];            // 标志符
            sbus.end  = sbus_rx_buf[24];            // 结尾

            sbus.ch[0] =((sbus_rx_buf[2]<<8)  + (sbus_rx_buf[1])) & 0x07ff;
            sbus.ch[1] =((sbus_rx_buf[3]<<5)  + (sbus_rx_buf[2]>>3)) & 0x07ff;
            sbus.ch[2] =((sbus_rx_buf[5]<<10) + (sbus_rx_buf[4]<<2) + (sbus_rx_buf[3]>>6)) & 0x07ff;
            sbus.ch[3] =((sbus_rx_buf[6]<<7)  + (sbus_rx_buf[5]>>1)) & 0x07ff;
            sbus.ch[4] =((sbus_rx_buf[7]<<4)  + (sbus_rx_buf[6]>>4)) & 0x07ff;
            sbus.ch[5] =((sbus_rx_buf[9]<<9)  + (sbus_rx_buf[8]<<1) + (sbus_rx_buf[7]>>7)) & 0x07ff;
            sbus.ch[6] =((sbus_rx_buf[10]<<6) + (sbus_rx_buf[9]>>2)) & 0x07ff;
            sbus.ch[7] =((sbus_rx_buf[11]<<3) + (sbus_rx_buf[10]>>5)) & 0x07ff;
            sbus.ch[8] =((sbus_rx_buf[13]<<8)  + sbus_rx_buf[12]) & 0x07ff;
            sbus.ch[9] =((sbus_rx_buf[14]<<5)  + (sbus_rx_buf[13]>>3)) & 0x07ff;
            sbus.ch[10]=((sbus_rx_buf[16]<<10) + (sbus_rx_buf[15]<<2) + (sbus_rx_buf[14]>>6)) & 0x07ff;
            sbus.ch[11]=((sbus_rx_buf[17]<<7)  + (sbus_rx_buf[16]>>1)) & 0x07ff;
            sbus.ch[12]=((sbus_rx_buf[18]<<4)  + (sbus_rx_buf[17]>>4)) & 0x07ff;
            sbus.ch[13]=((sbus_rx_buf[20]<<9)  + (sbus_rx_buf[19]<<1) + (sbus_rx_buf[18]>>7)) & 0x07ff;
            sbus.ch[14]=((sbus_rx_buf[21]<<6) + (sbus_rx_buf[20]>>2)) & 0x07ff;
            sbus.ch[15]=((sbus_rx_buf[22]<<3) + (sbus_rx_buf[21]>>5)) & 0x07ff;

            printf("======================================\r\n");
            printf("正常: head=0x0F, flag=0x00, end=0x00\r\n\r\n");
            printf("head: %d\r\n", sbus.head);
            printf("  %d, %d, %d, %d\r\n", sbus.ch[0], sbus.ch[1], sbus.ch[2], sbus.ch[3]);
            printf("  %d, %d, %d, %d\r\n", sbus.ch[4], sbus.ch[5], sbus.ch[6], sbus.ch[7]);
            printf("  %d, %d, %d, %d\r\n", sbus.ch[8], sbus.ch[9], sbus.ch[10], sbus.ch[11]);
            printf("  %d, %d, %d, %d\r\n", sbus.ch[12], sbus.ch[13], sbus.ch[14], sbus.ch[15]);
            printf("flag: %d\r\n", sbus.flag);
            printf("end: %d\r\n", sbus.end);
            printf("======================================\r\n\r\n");

            delay_ms(500);                          // 先做完延时再开启中断与下一次捕获，否则延时期间中断到来，没有达到预期效果

            NVIC_EnableIRQ(USART2_IRQn);            // 打开串口中断
            sbus_rx_sta = 0;                        // 准备下一次接收
        }
        else
        {
            delay_ms(500);                          // 免得异常时，到此处使得低优先级任务无法执行
        }
    }
}

D-BUS协议

前面说道，D-BUS协议和S-BUS协议是一样的。但是，我始终对此存有怀疑。当我打开了Robomaster官方C板教程，寻找D-BUS解析相关代码的时候，就发现了一些问题。

/**
  * @brief          遥控器协议解析
  * @param[in]      sbus_buf: 原生数据指针
  * @param[out]     rc_ctrl: 遥控器数据指
  * @retval         none
  */
static void sbus_to_rc(volatile const uint8_t *sbus_buf, RC_ctrl_t *rc_ctrl)
{
    if (sbus_buf == NULL || rc_ctrl == NULL)
    {
        return;
    }

    rc_ctrl->rc.ch[0] = (sbus_buf[0] | (sbus_buf[1] << 8)) & 0x07ff;        //!< Channel 0
    rc_ctrl->rc.ch[1] = ((sbus_buf[1] >> 3) | (sbus_buf[2] << 5)) & 0x07ff; //!< Channel 1
    rc_ctrl->rc.ch[2] = ((sbus_buf[2] >> 6) | (sbus_buf[3] << 2) |          //!< Channel 2
                         (sbus_buf[4] << 10)) &0x07ff;
    rc_ctrl->rc.ch[3] = ((sbus_buf[4] >> 1) | (sbus_buf[5] << 7)) & 0x07ff; //!< Channel 3
    rc_ctrl->rc.s[0] = ((sbus_buf[5] >> 4) & 0x0003);                  //!< Switch left
    rc_ctrl->rc.s[1] = ((sbus_buf[5] >> 4) & 0x000C) >> 2;                       //!< Switch right
    rc_ctrl->mouse.x = sbus_buf[6] | (sbus_buf[7] << 8);                    //!< Mouse X axis
    rc_ctrl->mouse.y = sbus_buf[8] | (sbus_buf[9] << 8);                    //!< Mouse Y axis
    rc_ctrl->mouse.z = sbus_buf[10] | (sbus_buf[11] << 8);                  //!< Mouse Z axis
    rc_ctrl->mouse.press_l = sbus_buf[12];                                  //!< Mouse Left Is Press ?
    rc_ctrl->mouse.press_r = sbus_buf[13];                                  //!< Mouse Right Is Press ?
    rc_ctrl->key.v = sbus_buf[14] | (sbus_buf[15] << 8);                    //!< KeyBoard value
    rc_ctrl->rc.ch[4] = sbus_buf[16] | (sbus_buf[17] << 8);                 //NULL

    rc_ctrl->rc.ch[0] -= RC_CH_VALUE_OFFSET;
    rc_ctrl->rc.ch[1] -= RC_CH_VALUE_OFFSET;
    rc_ctrl->rc.ch[2] -= RC_CH_VALUE_OFFSET;
    rc_ctrl->rc.ch[3] -= RC_CH_VALUE_OFFSET;
    rc_ctrl->rc.ch[4] -= RC_CH_VALUE_OFFSET;
}
